产品介绍

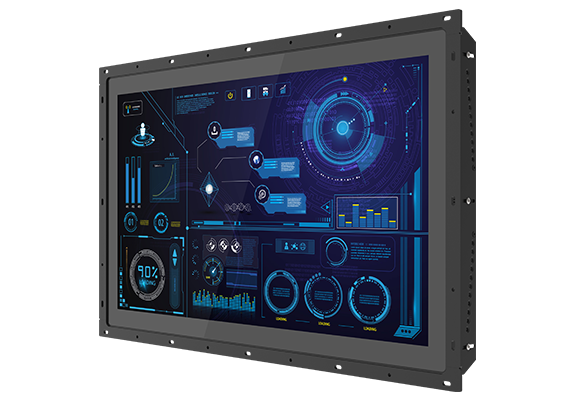

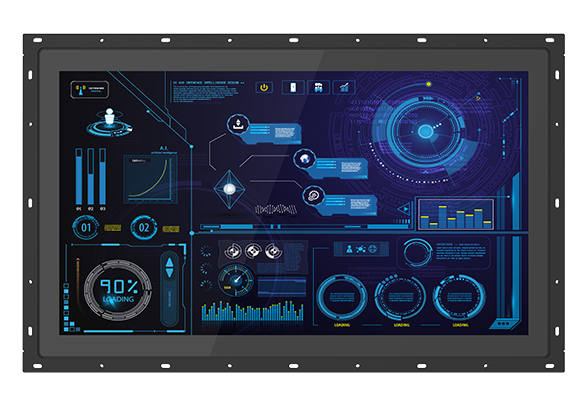

开放式架构的显示屏模块 (CO-W121C)，透过专利 CDS (Convertible Display System) 技术，可搭配嵌入式电脑模块 (P2000 或 P1000 系列) 或显示器模块 (M1100 系列) 组成工业平板电脑或工业触控显示器。专为设备制造商所开发，易于安装成为 CO-100 系列的主要优势。整机一体式设计、专属可调式安装支架及支持多款安装模式，除了能结合于不同材质、厚度的机柜外壳，呈现整体一致性外，其强固设计也兼顾工业严苛环境现场端的应用需求。
Product Category >>>> Modular Panel PC & Industrial Monitor
可调式设计
安装简易
——
专属可调式安装支架，拥有厚度调整的选择及支持多款锁固方式 (Panel Type 及 Boss Type)，对于使用全平面安装与标准安装的工业机台，提供更简易、便捷的整合关键。
Patent No.: D224544, D224545, I802427一体式 設計
——

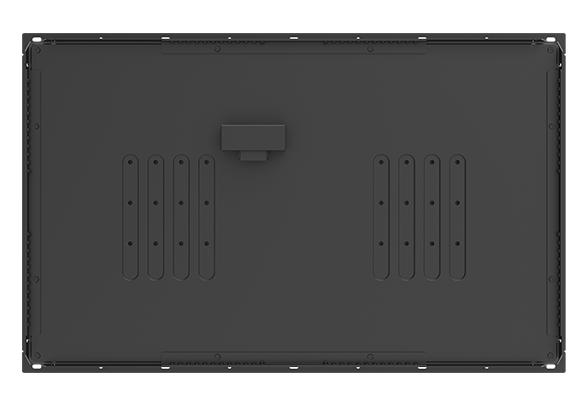

CO-100 系列弹性与可靠兼具，除了是开放式架构的显示屏模块，可布署于设备机台中。其整机一体式的设计，在卸除安装支架后，可直接透过 VESA 安装作为单机使用，或是安装于 19 寸机架中提供显示功能。
强固可靠兼具
耐用度提升
——
由于整机一体式设计，CO-100 系列除具备前框 IP65 防尘防水保护外，宽温设计 (0℃~60℃)，特别适合安装于严苛工业环境下的机台内，高度满足工业现场端 HMI 的应用需求。
CDS 专利技术
高度弹性
——
透过 CDS 专利技术，可结合嵌入式电脑模块成为工业平板电脑，或是搭配显示器模块成为工业触控显示器。现场端易于维护与预留未来升级弹性是主要优势之一。
Patent No. M482908
视频
详细规格
CO-W121C
| Model Name | CO-W121C | |
|---|---|---|
| Display | LCD Size | 21.5” (16:9) |
| Resolution | 1920 x 1080 | |
| Brightness | 300 cd/m2 | |
| Contract Ratio | 5000 : 1 | |
| LCD Color | 16.7M | |
| Pixel Pitch | 0.24825 (H) x 0.24825 (V) mm | |
| Viewing Angle | 178 (H) / 178 (V) | |
| Backlight MTBF | 50,000 hrs | |
| Touch Screen | Touchscreen Type | Projected Capacitive Touch |
| Physical | Dimension (W x D x H) | 550 x 343.7 x 63.3 |
| Weight | 7.16 kg | |
| Construction | One-piece and Slim Bezel Design | |
| Mounting Type | Flat / Standard / VESA / Rack Mount | |
| Mounting Bracket | Pre-installed Mounting Bracket with Adjustable Design ( Support 11 different stages of adjustment ) | |
| Protection | Ingress Protection | Front Panel IP65 Compliant * According to IEC60529 |
| Environment | Operating Temperature | Ambient with Air flow: 0°C to 60°C (with Industrial Grade Peripherals) |
| Storage Temperature | -20°C to 60°C | |
| Humidity | 80% RH @ 50°C (Non-condensing) | |
| EMC | CE, UKCA, FCC, ICES-003 Class A | |
| EMI | • CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A | |
| EMS | • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m • EN/IEC 61000-4-4 EFT: AC Power: 1 kV; DC Power: 0.5 kV; Signal: 0.5 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 3V • EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz | |
| Safety | UL, cUL, CB, IEC, EN 62368-1 | |
订购信息
| Model No. | Product Description |
|---|---|
| CO-W121C-R10 | 21.5" TFT-LCD Full HD 16:9 Open Frame Display Module with Projected Capacitive Touch |
| CO-W121C |
| √ CO-W121C Display Module x1 |
